Крышка для скважины: купить готовую или сделать самостоятельно?

Наличие скважины на территории приусадебного либо дачного участка – совсем не редкость в наше время. Одним из важнейших конструктивных элементов является крышка для скважины (оголовок), которую можно приобрести заводского производства либо изготовить собственными силами. Изготовление ее не отнимет много сил и времени, а установка позволит обеспечить бесперебойную работу устройства на протяжении длительного времени.

Для чего устанавливается крышка?

Конечно, скважину можно просто прикрыть какой-либо не нужной в хозяйстве емкостью, куском полиэтилена или обмотать скотчем. Но при этом колодец останется незащищенным.

Установка крышки помогает решить целый комплекс задач:

  • будет надежно закрыто и герметично изолировано устье скважины для воды, что особенно актуально во время таяния снегов либо в периоды затяжных осадков;
  • конструкция будет обеспечена защитой от попадания внутрь поверхностных грунтовых вод, а также постороннего мусора и предметов;
  • подземная часть не промерзнет даже в самые холодные зимы;
  • обеспечивается надежное подвешенное закрепление насоса;
  • убережет от хищения находящиеся внутри скважины материалы и оборудование.

Конструкция и виды

Конструктивно оголовки заводского производства и изготовленные собственноручно, практически ничем не отличаются. Различным может быть только их диаметр.

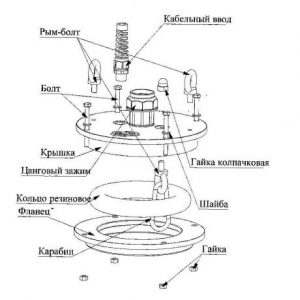

Конструкция крышки для скважины

Основными конструктивными элементами являются:

  • фланец определенного диаметра;
  • сама крышка;
  • резиновое кольцо, с помощью которого обеспечивается высокая плотность прилегания крышки и отсутствие температурных перепадов;
  • нескольких мелких элементов – болтов крепежных, рым-болтов, карабинов, элементов для установки погружного насоса.

Виды оголовков

Крышки для скважин, выпускающиеся под известными торговыми марками, как правило, различаются по материалу изготовления. Они производятся:

  • пластиковыми;
  • стальными;
  • чугунными.

Пластиковые преимущественно применяются для шахт небольшой глубины с массой оборудования, не превышающей 200-250 кг.

Стальные и чугунные оголовки применяются для шахт значительной глубины и смогут выдерживать вес до 500 кг. При собственноручном изготовлении крышки удобнее воспользоваться более податливым и легким алюминием. Стальные крышки по эксплуатационным и функциональным характеристикам практически ничем не отличаются от чугунных, за исключением меньшей стоимости.

Стоимость оголовков отличается в зависимости от производителя и диаметра напорной трубы.

Производитель и модель Материал оголовка Наружный диаметр обсадной трубы, мм Ориентировочная стоимость, руб.
Джилекс

ОС 90-110/25

пластик 90-110 2500
AQUAPROFI

ОГС 125-165/32

пластик 125-165 3200
АКВАРОБОТ

АОС-133-40

чугун 125-133 4100
Джилекс

ОС 107-127/32

чугун 107-127 4000
Джилекс

ОС 140-160/40

чугун 140-160 5200
Хемкор

ОС/113-127/32

пластик 113-125 2500

Разобраться в маркировке оголовков заводского изготовления из пластика или стали довольно легко.

Маркировка представлена таким типовым сочетанием символов: ОС Х-Х1/Y.

Х-Х1 – диаметры обсадных труб, к которым подходит крышка. Y – требуемый диаметр переходника, который понадобится для подключения водопроводных труб.

Иногда к подобному сочетанию добавляется буква П, свидетельствующая, что материал изготовления – пластик. Отсутствие этой литеры свидетельствует о том, что данная крышка на скважину изготовлена из стали.

Самостоятельное изготовление

Не все знают, что оголовок не только приобретается в магазине, но и собственноручно изготавливается. Такая крышка обойдется в несколько раз дешевле, а диаметр ее идеально подбирается в соответствии с использующейся обсадной трубой.

Чтобы изготовить оголовок понадобятся следующие инструменты и материалы:

  • 10-мм толщины листовой алюминий (сталь, чугун);
  • резак для металла;
  • сварочный аппарат;
  • плотная резина для изготовления кольца-прокладки;
  • крепежные болты.

Далее:

  • Сначала вырезается металлический фланец с диаметром, немного большим окружности обсадной трубы, сворачивается и сваривается по стыковой линии. В результате получается своеобразный стакан, на который наваривается юбка для последующей установки болтов крепления.
  • Затем из металлического листа вырезается крышка диаметром, идентичным диаметру юбки, что обеспечивает надежное соединение обоих элементов.

На внутренней стороне приваривается рым-болт

  • На внутренней стороне приваривается рым-болт, выполняющий функцию направляющего для тросика насоса.

и 2 рым-болта на наружной части

  • На наружную часть крышки приваривается пара рым-болтов, обеспечивающих, если потребуется, беспрепятственное ее поднятие.

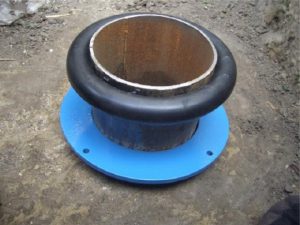

Необходимо также поставить уплотнительное кольцо

  • Изготовленная самостоятельно конструкция надежно скрепляется, но перед этим промеж фланца и крышкой укладывается уплотнительное резиновое плотное кольцо.

Размеры крышки можно назначить самостоятельно, исходя из удобства обработки металла и наличия инструментов. При этом главной величиной, от которой зависят габариты оголовка – диаметр установленной обсадной трубы, в свою очередь зависящий от мощности и конструктивных особенностей насоса. Если учесть, что диаметр трубы равен 90-160 мм, диаметр фланца и крышки следует назначать на 40-50 мм больше, то есть 130-200 мм.

Диаметр центрального отверстия во фланце следует принять на 1-2 мм больше окружности трубы обсадной.

Установка крышки

  1. Скважинная труба аккуратно обрезается под прямым углом на требуемой высоте. Во избежание коррозии линия среза зачищается наждаком, грунтуется и окрашивается.
  2. К оборудованию насоса закрепляется пластиковая труба. До требуемой протяженности обсекается кабель, конец которого пропускается сквозь рым-болт, размещенный на внутренней поверхности крышки, стягивается хомутами и прикрепляется на карабин.
  3. Насос опускается в обсадную трубу, устанавливается оголовок. Затем насос на тросу подтягивается на нужный уровень и закрепляется.
  4. Если оголовок вместе с обсадной трубой размещаются в бетонном колодце, то стоит задуматься об обустройстве кессона (металлического либо пластикового), защищающего оголовок от низких температур. Внутри этой конструкции можно поместить все необходимое оборудование – гидробак, датчики забора, фильтры. Да и проводить обслуживание скважины для воды, равно как и всей водозаборной системы, будет значительно легче.

Накрытие скважины без кессона

Если же кессон устанавливаться не будет, то для оголовка необходимо устройство фундамента. Для сооружения основания рекомендуется использовать монолитный бетон с компенсационными швами, максимально защищающими конструкцию от размывания в весенний паводок и воздействия грунтовых вод.

При возведении фундамента необходимо устройство центробежного наружного уклона, а также выполнение двойного армирования углов конструкции.

Доски толщиной не менее 50 мм прибиваются цинковыми гвоздями к армированным уголкам. Из обычной доски посредством шурупов и клея сооружается оголовок. В верхней его части просверливается небольшое отверстие, предназначенное для насосного шланга.

Для гарантированной защиты скважины рекомендуется ширину оголовка назначать с большим запасом.
