Как делается малогабаритная буровая установка своими руками

Проблемы с водоснабжением в дачных домах на сегодняшний день самый актуальный вопрос. Данную проблему могут решить не все, потому как проведение водопровода – это дорогостоящее удовольствие. Но есть идеальное решение, которое способно решить проблемы с водопроводом раз и навсегда, сделать малогабаритные буровые установки своими руками. Изготовить малогабаритное оборудование для бурения достаточно непросто, но возможно, если вы хоть немного обладаете слесарными и сварочными навыками.

Буровая установка

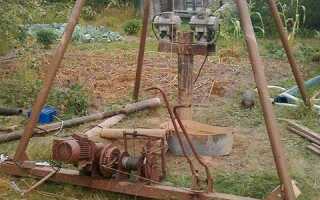

Буровая установка используется для устройства скважин на участках.

Необходимые материалы и инструменты

Для изготовления малогабаритной буровой установки потребуется:

Схема малогабаритной буровой установки

Схема малогабаритной буровой установки.

  1. Непосредственно буровой механизм.
  2. Буровые штанги. Штанга необходима буровому долоту для того, чтобы придавать оборудованию крутящий момент, то есть с помощью буровой штанги кручение бура произвести нереально. В зависимости от породы и метода бурения используются разные буровые штанги. На сегодняшний день бурение очень распространено в сельской местности, и потому запчасти для бура продаются в большом ассортименте. Прежде чем приобрести буровые штанги, необходимо изучить условия бурения и саму бурильную трубу.
  3. Вертлюги. Слово “вертлюг” произошло от английского слова swivel, в переводе означает “поворотный”. Ни одна буровая не может быть сделана без вертлюга. Это одна из самых главных частей при изготовлении бурового долота. Вертлюг обеспечивает беспрепятственное вращение буровой колонны и одновременно доставляет в данное устройство промывочную жидкость. Данный элемент очень полезен и необходим для проходки скважин, так как он предотвращает скручивание каната и поддерживает вес бурильной колонны.

Есть несколько видов вертлюгов:

Инструменты для изготовления буровой установки

Инструменты для изготовления буровой установки: сварочный аппарат, болгарка, дрель, молоток.

  1. Буровой вертлюг – принцип его работы заключается в том, что он связывает два механизма, которые крутятся вокруг его оси.
  2. Промывочный вертлюг – применяется для обеспечения промывочной жидкости.
  3. Силовой вертлюг – применяется для капитального ремонта более масштабных оборудований.
  4. В зависимости от выбора и качества вертлюга, зависит постоянная работа всей буровой.

Помимо этого, понадобятся:

  1. Лопастные долота. Малогабаритные буровые установки невозможно представить без лопастного бурильного долота. Лопастное долото – это кованый элемент, который состоит из соединительной резьбы с двумя или тремя лопастями. С помощью лопастей он способен разрезать твердую каменистую породу. Забой потом очищается с помощью специального промывочного средства. Данные лопасти армируются специальными пластинками. Сами пластинки сделаны из твердого сплава. С помощью армирования увеличивается устойчивость деталей. А благодаря цилиндрическим зубкам стенки лопастей можно также армировать.
  2. Буровые замки – необходимы для соединения буровых труб.
Схема установки для ударно-канатного бурения

Схема установки для ударно-канатного бурения.

Из вспомогательных элементов для изготовления малогабаритной буровой установки также потребуются:

  • переходники на различные типы резьбы;
  • ловильный инструмент;
  • хомуты;
  • отрезок толстой трубы Ø 80-120 мм.
  • шнек.

С помощью данных материалов и инструментов можно изготовить различные буровые установки.

Процесс изготовления буровой установки своими руками

Малогабаритные буровые установки можно разделить на 4 вида:

  1. Ударно-канатные.
  2. Шнековые.
  3. Роторные.
  4. Ручные роторные.
Схема вертлюга для малогабаритной буровой установки

Схема вертлюга для малогабаритной буровой установки.

Малогабаритные буровые установки ударно-канатного или шнекового метода возведения скважин можно изготовить своими руками. Для этого не потребуется много времени и сил. Например, малогабаритная буровая установка для ударно-канатного бурения состоит из таких элементов, как ударный патрон, стакан и желонка. Для начала нужно сделать разборную станину.

Для того чтобы было легче работать, буровая подключается к мотору редуктора, затем на барабан устанавливается патрон или желонка весом около 80 кг – это нужно для проведения более качественных работ.

Ударно-канатное бурение считается самым медленным и тяжелым видом. Для того чтобы пробурить скважину при помощи такого оборудования, придется потратить много сил и запастись терпением. Бурение займет уйму времени, к тому же нет гарантий, что скважина будет пробита до конца. Принцип работы ударно-канатного бурения заключается в том, что грунт просто разрушается под тяжестью веса буровой установки. Буровой инструмент поднимается на определенную высоту и опускается на цель. Плюсом данного вида бурения является то, что здесь не нужно использовать воду и гель.

Также легко сделать самому буровые установки для шнекового бурения. Для этого потребуется стальная труба, сечение которой должно составлять около 100 мм. Верхушку трубы наделяют винтовой нарезкой внешней поверхности. С обратной его стороны устанавливают шнековый винт, диаметр которого должен составлять 200 мм. На сам шнек с помощью сварки приделывают стальные ножи. Ножи должны быть расположены перпендикулярно друг к другу под углом.

Шнековое бурение считается самым легким и дешевым видом. Часто сделанные своими руками буровые установки предназначены именно для шнекового вида бурения. Таким способом можно пробурить скважину до 10 м.

Но есть еще и третий способ бурения, предназначенный для более масштабных работ, роторный.

Роторный способ бурения скважин на данный момент считается самым современным и уникальным. Уникальный он потому, что можно бурить скважины почти в любых породах и на любую глубину. Для данного вида бурения используют специальную трубу, а в саму скважину помещают вал, который имеет кончик в виде долота.

Малогабаритные буровые установки очень сложно сделать самому, но все-таки возможно. Удачная сборка конструкции значительно сэкономит ваши средства.
