Существует множество типов буровых установок, причем большинство из них требует автоматического вмешательства, ибо они довольно громоздкие.

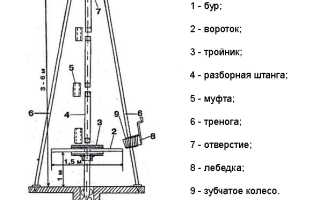

Схема буровой установки.
Среди прочих есть и канатно-ударная буровая установка, которая вполне легко изготавливается своими руками. Тут потребуется ряд стандартных навыков, которые есть у большинства людей, поэтому особых сложностей возникнуть не может.
Подготовительные рабочие шаги
Буровой снаряд Шитца.
В самом начале следует подготовить все необходимые инструменты и материалы, которыми дальше будет осуществляться изготовление установки под канатное бурение:
- труба профильная толстостенная;
- болгарка;
- сварочный аппарат;
- рулетка;
- трос стальной 12 мм или толще;
- лебедка;
- труба стальная 140 мм толстостенная;
- рашпиль;
- молоток;
- сталь листовая 3 мм;
- блок;
- грунтовка;
- антикоррозийная краска;
- кисть;
- болты и гайки.
Схема канатного замка.
После того как все элементы подобраны, можно начинать основную работу по распиловке. Для этого потребуется:
- От профильной трубы отрезаются 3 сегмента по 3 м. На концах всех сегментов делаются косые срезы под 60 градусов, чтобы в итоге можно было их объединить в треугольник. Стык делается максимально качественно, чтобы не допустить даже малейших просветов.
- Затем из этой же трубы делаются еще 3 отреза, но уже по 4 м. Под сводом нужно сформировать достаточно острый угол, а вот снизу ориентироваться по обстоятельствам. Все стыки аналогичным образом привариваются. В итоге получается достаточно массивная тренога, которая может быть собрана даже в самом обычном дворе в центре города.
- Дальше делается отрез листовой стали 40*30 см.
- Круглая труба отрезается на длину 1,5 м, причем при желании в нее можно вложить какой-нибудь груз для повышения массы. Еще 1 отрез на 0,4 м будет служить в качестве забивного стакана. Прорезать его, как на рисунке, не нужно, но с ударной стороны следует сделать заточку вовнутрь, чтобы повысить эффективность рабочего процесса.
Основная рабочая деятельность
Принципиальная схема ударного бурения.
После того как тренога готова, нужно начинать ее собирать в окончательную конструкцию. Для этого последовательность будет выглядеть таким образом.
С любой выбранной стороны приваривается лист стали, но тут стоит учитывать, что он будет постоянно подвергаться огромной нагрузке, из-за чего можно придумать дополнительные элементы крепления. В качестве дополнительных креплений обычно используются болты с гайками, которые плотно удерживают лист стали, но снизу они все равно прихватываются сваркой, после чего разъединить их можно будет только болгаркой.
На стальной лист прикручивается лебедка. Для ее фиксации используются болты с гайками. Стык лучше делать максимально прочный, чтобы не было неожиданностей во время рабочего процесса.
Теперь в верхней части ровно под сводом крепится блок, через который будет переброшен трос. Сам трос ни в коем случае не должен быть меньше 12 мм в диаметре, иначе при работе с большой вероятностью он лопнет. Блок должен оставаться подвижным даже после покраски, поэтому не нужно его особо зажимать.
На трос крепится длинный отрез круглой трубы. Тут все просто, но сам трос в итоге должен выходить ровно в центре, чтобы не было смещения центра тяжести.
В конце монтируется стакан, на который во время бурения и приходится основная ударная нагрузка. Способы крепления выбираются в зависимости от пожеланий, но чаще всего отдается предпочтение обычной сварке, ибо гораздо проще 2 раза проверить сварной шов, чем нарезать резьбу.
Завершение деятельности
После окончания рабочего процесса оборудование убирается, и можно покрасить всю конструкцию для канатного бурения. Изначально все покрывается слоем грунтовки, а потом краской. Дождаться надо полного высыхания, благодаря чему уже никакие воздействия извне не будут страшны.
В итоге должна получиться конструкция, которой можно пробить любые пласты, кроме скальной породы.
