Диаметр и размеры канализационных труб ПВХ

Задумывались ли вы когда-нибудь, чем обусловлен большой спрос на канализационные трубы из поливинилхлорида?

Все дело в том, что они просты в монтаже, удобны в эксплуатации и самое главное – недорогие.

Современный рынок предлагает большой ассортимент материалов, с помощью которых может быть обустроена канализация.

И для того, чтобы сделать правильный выбор, нужно владеть хотя бы минимальными знаниями об их характеристиках.

Содержание статьи:

трелевочный трактор https://otz-plant.com/tdt-55 от Онежский трактор

Назначение труб ПВХ и основные характеристики
Особенности диаметра и размера трубы для канализации
- Диаметр канализационных труб ПВХ
- Таблица размеров канализационных труб ПВХ
Как подобрать оптимальный диаметр канализационных труб?
Способы соединения труб из ПВХ в зависимости от их диаметра

Фото к статье

Назначение труб ПВХ и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность. В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств.

Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид. Это может быть:

внутренняя канализация:
наружная;
напорная система;
самотечный слив.

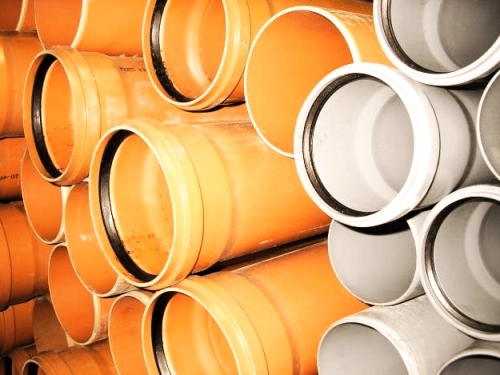

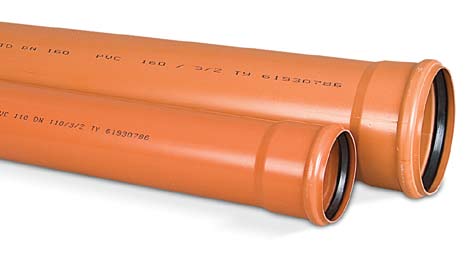

Пластиковые трубы: оранжевые – для наружной канализации, серые – для внутренней

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U.

Эксплуатационные свойства напрямую зависят от технических характеристик. Что касается труб из ПВХ, то они характерны такими показателями:

высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
устойчивость к негативному влиянию агрессивной среды;
идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
большое значение внутреннего давления, минимум 6 бар, а максимум 16;
самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
предел прочности равен 50 Мпа, а срок службы около 50 лет.

Особенности диаметра и размера трубы для канализации

Диаметр канализационных труб ПВХ

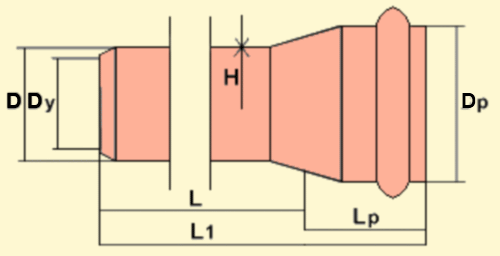

D – наружный диаметр трубы; Dy – внутренний диаметр трубы; Dр – наружный диаметр раструба; Lр – длина раструба; L – длина трубы без раструба; L1 = L+Lp

Диаметр канализационных труб ПВХ является основным параметром при их выборе, и это не зависит от того, обустраивается сточная система внутренняя или наружная . Стоит отметить, что разный размер труб означает то, что, они предназначены для различных задач. Не забывайте, что устройство канализационной системы будет легким и правильным, если грамотно подобрать типоразмер.

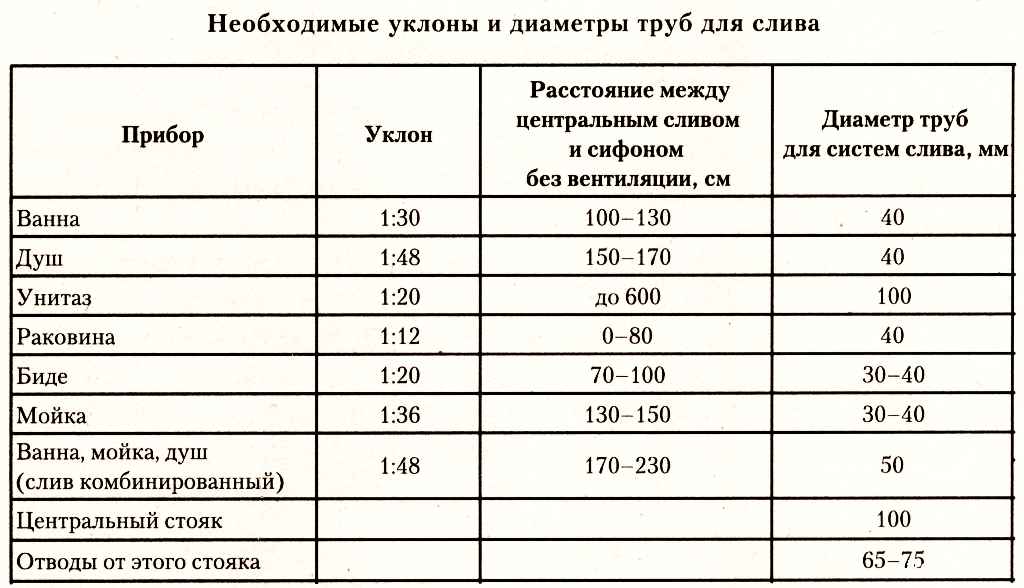

Диаметр канализационных труб ПВХ таблица

Согласно данным таблицы, для слива из ванны должна быть использована труба диаметром 40 мм под уклоном 1,3 см, далее:

душ – диаметр 40 мм, уклон 1,48 см;
унитаз – 100 мм/1,2 см;
раковина – 40 мм/1,12 см;
биде – 30-40 мм/1,2 см;
мойка – 30-40 мм/1,36 см;
комбинированный слив – 50 мм/1,8 см;
центральный стояк – 100 мм;
отводы от стояка – 65-75 мм.

К параметрам трубопровода относится:

внешний диаметр;
внутренний диаметр;
условный проход – означает внутреннее сечение;
номинальное сечение.

Таблица размеров канализационных труб ПВХ

Поможет понять, какие бывают размеры канализационных труб ПВХ таблица.Посмотреть ее можно ниже:

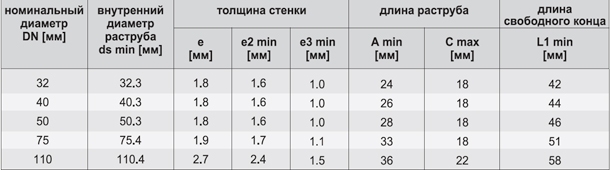

Размеры канализационных труб ПВХ – Таблица 1

Размеры труб для наружной канализации никак не регламентируются, единственная рекомендация заключается в том, что ее диаметр не должен уступать размеру окружности наружной магистрали. Например, в частных домах могут быть использованы трубы 110-250 мм в диаметре, а в системах интенсивной нагрузки еще больше (около 400 мм).

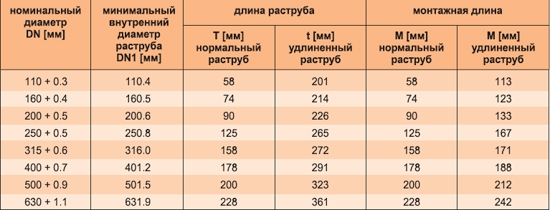

Размеры канализационных труб ПВХ – Таблица 2

Немалое значение в эксплуатации имеет и толщина материала, она зависит от класса жесткости, к которому принадлежит труба. Если говорить о толщине стенок, то для обустройства канализации внутреннего типа нет конкретных нормативов, но при этом в самотечных системах не желательно использовать трубы тоньше 1,8 мм.

Как подобрать оптимальный диаметр канализационных труб?

Безусловно, наличие труб ПВХ разных размеров, можно считать преимуществом, но для тех, кто сталкивается с ними впервые, при выборе могут возникнуть определенные сложности. Чтобы избежать недоразумений, важно знать, что:

диаметр горизонтальной трубы не может быть меньше стояка, через который проходят сточные воды. Это может стать причиной засоров;
горизонтальные соединения монтируются только с помощью косых тройников и уголков, этим предотвращается лишнее засорение;
в обязательном порядке на каждом повороте должна быть установлена ревизия, представляющая собой специальное отверстие для прочистки. В многоэтажных зданиях они устанавливаются через каждые 3 этажа. Даже если участок длинный (больше 12 м) и глухой, все равно не помешает ревизия;
оптимальным уклоном канализационной трубы является 1,2 см;
резать не слишком широкие пустотелые предметы довольно просто с помощью ножовки или болгарки.

Фото к статье

Как же выбирать диаметр? Если вы будете использовать трубу для отвода посудомоечной или стиральной машины, то ее окружность должна составлять 25 мм, а если это сифон или душевая кабина, то 32 мм. В среднем канализационные трубы, монтируемые внутри квартиры, должны быть 40-50 мм. Для улицы используются пустотелые предметы круглого сечения с диаметром 160-200 мм.

Способы соединения труб из ПВХ в зависимости от их диаметра

Если окружность трубы не превышает 63 мм, то для их соединения допускаются следующие технологии соединения:

раструбная сварка – принцип заключается в помещении предмета меньшего размера в тот, который больше;
муфтовая сварка – используется дополнительная деталь в виде муфты.

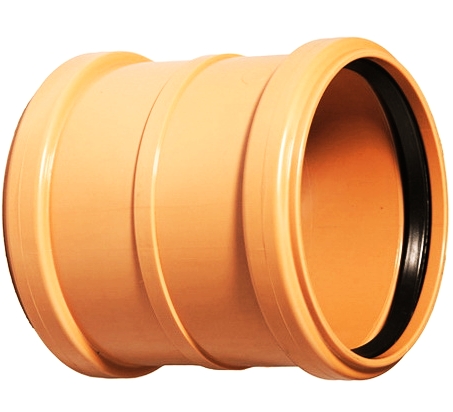

Так выглядит муфта

В некоторых моделях предусмотрены резьбовые соединения, а для их использования требуются фитинги с раструбом.

В случае с трубами более 63 мм в диаметре, используется метод сварки встык. Здесь не нужно никаких муфт, тем не менее, надежность соединения ничем не уступает аналогичным методам.

Если следовать изложенным рекомендациям, то вы справитесь с выбором и монтажом элементов канализации.
