Сейчас большая часть населения городов и поселков проживает в многоэтажных домах.
При этом жители высоток очень редко задумываются над тем, как обустроена канализация в таких домах и по какому принципу она функционирует.
Но если человека все же заинтересовал вопрос как устроена канализация в многоэтажном доме, то в принципе тут нет ничего сложного.
Для начала стоит отметить, что большая часть типовых высотных домов имеет идентичную систему канализации.
Содержание статьи:
- Составные элементы системы
- Устройство
- Алгоритм работы
- Нормы и правила
- Видео

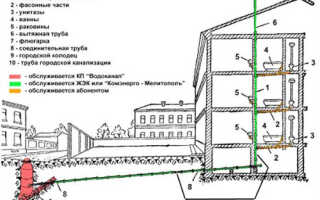

Устройство канализации в многоэтажном доме
Составные элементы системы
Канализационная система многоэтажных домов состоит из следующих элементов:

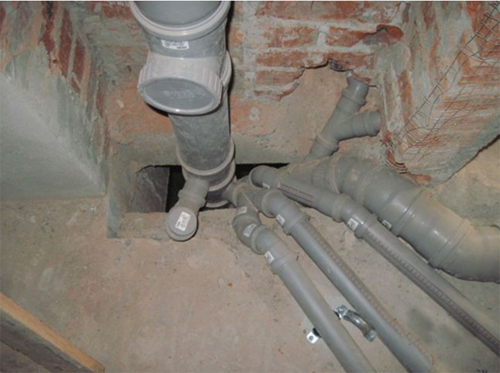

Основной стояк канализации в доме
- основные стояки;
- вытяжные трубы;
- трубопроводы, объединяющие несколько стояков в доме, их еще называют коллекторами;
- сеть канализации внутри квартиры;
- отводные трубы для подсоединения сантехнических приборов.

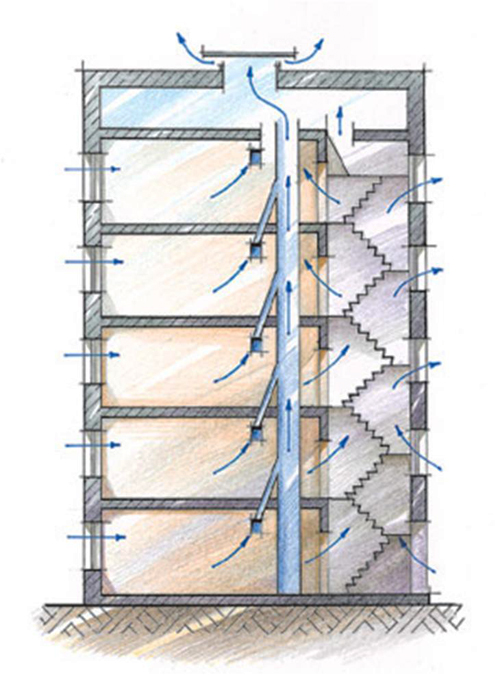

Вытяжная труба дома
При этом для любой канализационной системы обязательно должна быть продумана вентиляция, которая зачастую выводится на крышу дома.
Несмотря на то, что в процессе организации канализационной системы в многоэтажном доме выдерживаются определенные нормы и правила, неполадки в системе все же случаются.
Конечно, если речь идет о ремонте основного стояка, то этот процесс осуществляют коммунальные службы, при этом большинство нарушений в работе внутриквартирной канализации человек может устранить своими силами.

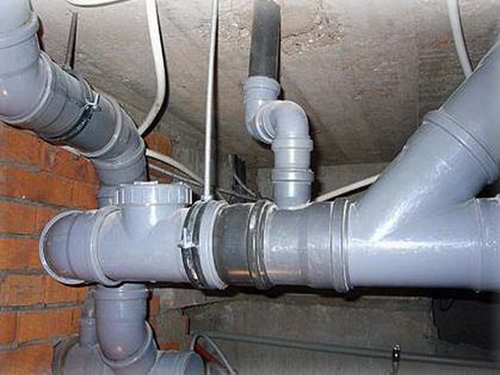

Устройство канализационного коллектора
Устройство
Система канализации в многоэтажном доме в большинстве случаев типичная, соответственно канализационная система в квартирах высоток также обустроена идентично.
Через весь дом проходит основной стояк, от которого отводятся трубопроводы в квартиры.
Если говорить о начале канализационной системы квартиры, то зачастую она начинается на кухне, после чего трубопровод проводится через уборную к ванной в комнате.
Именно в ванной комнате зачастую располагается основной сток, к которому подсоединяется система квартиры.
Если ванна и санузел в квартире раздельный, то стояк будет находиться именно в туалете.

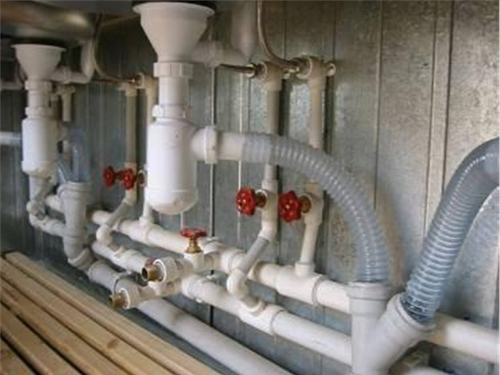

Проход трубопровода
Именно по вышеперечисленному маршруту проходит основная система канализации в типичных квартирах, но не стоит забывать, что она может иметь разное количество ответвлений, к которым подсоединяются сантехнические приборы.
В стандартной схеме канализационная система квартир в типичных многоэтажных домах имеет 3-4 ответвления, которые предназначены для подсоединения ванны, унитаза, умывальника и рукомойника на кухне.
При необходимости человек может самостоятельно добавлять ответвления для подключения стиральной машинки, биде, посудомоечной машинки и не только.
Добавление ответвлений осуществляется путем врезания дополнительных элементов в основной трубопровод квартиры.

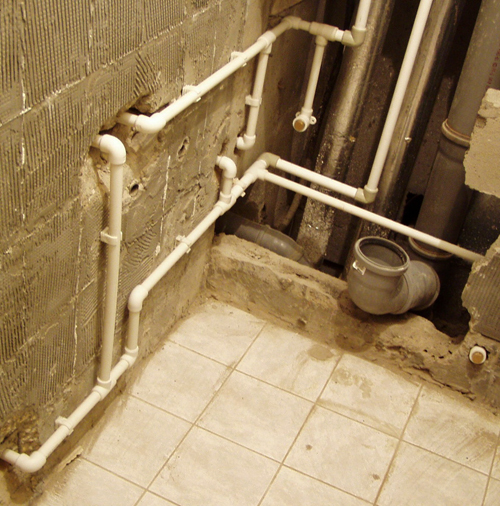

Канализационные ответвления
Алгоритм работы
Как уже было отмечено, незначительные нарушения работы в канализационной системе человек может устранить без привлечения коммунальных служб.
Для начала стоит отметить, что есть два варианта трубопровода, которые используются в современных квартирах: пластиковый и чугунный.
Естественно, каждый тип трубопровода ремонтируется по-своему.
Если речь идет о протечке пластиковой канализационной трубы, то устраняется такая проблема следующим образом:
Ремонт канализации в квартире
- найти место протечки;
- приобрести элемент трубопровода, который нуждается в замене;
- отсоединить протекающую часть трубопровода, для этого достаточно просто вытянуть ее края из основного трубопровода;
- очистить места соединения трубопровода, вытереть их насухо и обезжирить;
- установить новый элемент, просто подсоединив его концы к трубопроводу;
- обработать места соединения герметиком.
Устранение течи трубы
То есть, такой ремонт можно назвать достаточно простым и не занимающим много времени, но при этом именно проблема протечки возникает в канализационной системе квартиры чаще всего.
Если речь идет о чугунных трубах, то с их ремонтом дела обстоят сложнее.
Дело в том, что большинство таких трубопроводов уже устарели, именно поэтому протечки чаще всего возникают по причине того, что трубопровод просто прогнивает.
Именно поэтому если человек столкнулся с проблемой протечки чугунного трубопровода, целесообразней придумать о полной его замене на пластиковую канализационную систему.
Для того чтобы заменить канализационную систему в квартире, нужно для начала разобраться как она устроена.

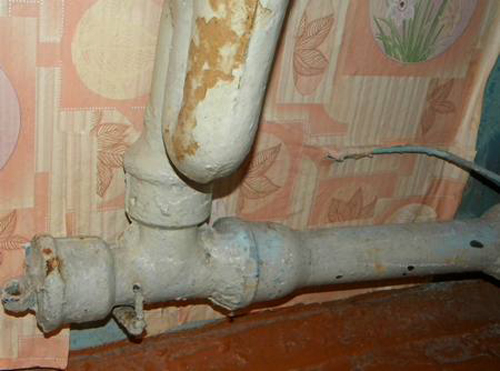

Протечка чугунного трубопровода
Какие нормы и правила предъявляются к канализации
Для того чтобы канализация в многоэтажном доме функционировала правильно и была надежной, очень важно чтобы выполнена она была в соответствии с установленными правилами и нормами.
Что касается обустройства канализационной системы, то к ней предъявляются следующие правила:
- сточные воды в квартирах должны выводиться исключительно по закрытым трубопроводам;
Трубопровод должен быть закрыт
- все участки трубопровода должны прокладываться прямолинейно, все повороты и присоединение приборов должны осуществляться при помощи специальных соединительных элементов;
- для присоединения к основному трубопроводу отводов нужно использовать тройники или крестовины косого типа;

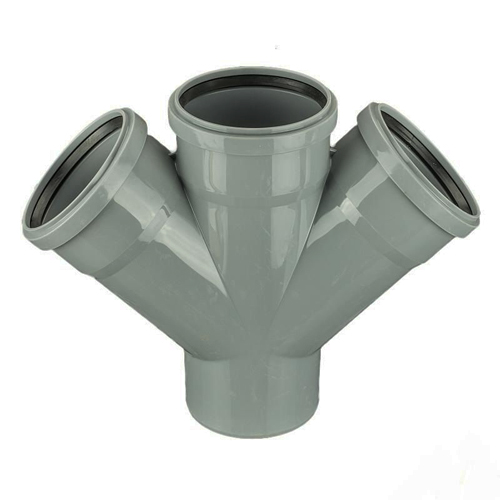

Так выглядит косая крестовина
- к одному трубопроводу могут подсоединяться сантехнические приборы только одной квартиры на этаже, то есть для каждой квартиры на этаже должен быть организован свой трубопровод;
- при организации канализации в квартире нужно использовать трубы, срок эксплуатации которых составляет более 25 лет;

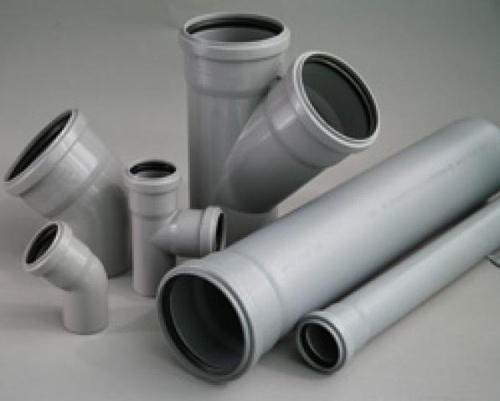

Трубы ПВХ для внутренней канализации
- прокладка канализационного трубопровода не может осуществляться в жилых комнатах.
Это основные, но далеко не все правила, которые предъявляются к организации канализации в квартире.
Более того, есть отдельный свод правил, который предъявляется к ремонту канализационной системы в квартире:
- при замене трубопровода или отельных его частей нужно использовать только сертифицированные товары, которые способны выдерживать необходимое давление;
- в квартирах нужно устанавливать сертифицированные сантехнические приборы, отвечающие высоким стандартам качества и надежности;
Устанавливайте только сертифицированные сантехнические приборы!
в процессе выполнения ремонта нельзя самостоятельно вносить изменения в схему прокладки канализации, для того чтобы иметь возможность это сделать, нужно получить разрешение в соответствующих инстанциях..
